معمل صناعة المباني الهيكلية الصلبة المجهزة مسبقاً SGS BV الموافقة على الموافقة المعتمدة

مصنع الهياكل الفولاذية المجهزة مسبقاً ورشة عمل

اسم المشروع: مصنع جديد ورشة عمل علب من قطعتين

عدد الطوابق، الارتفاع، ومساحة المبنى: الطابق الأول فوق الأرض في هذا المشروع.

يبلغ ارتفاع الطابق الأول 10.50 مترًا ؛ مساحة المبنى 20790.31 متر مربع.

شكل الهيكل المعماري: اعتماد هيكل الفولاذ الخفيف ، هيكل الإطار الجزئي ، وعمر الخدمة المصمم للهيكل الرئيسي

محدودة إلى 50 عامًا ؛ مستوى السلامة الهيكلية هو المستوى 2 ، كثافة الحصن الزلزالي هي 7 درجات ، وتجميع الزلزال المصمم هو:

المجموعة الثالثة مصممة مع تسارع أساسي 0.10g.

التصنيف المقاوم للنار: الجزء فوق الأرض لديه تصنيف المقاومة للنار من المستوى الثاني.

الجدران غير تحمل الحمل من هيكل الصلب مصنوعة من ألواح الفولاذ المسطحة المركبة البولي يوريثان، وترتفع أعمدة الأساس من الجدران الخارجية للمصنع إلى ارتفاع

تحت 1.2m، هو جدار من كتلة خرسانة غازية سميكة 200 مع بلاط الجدار الخارجي الرمادي.

يتكون الجدار من 100 ملم من الصوف الزجاجي شعرت لوحة مركبة ولوحة فولاذية ذات طابع واحد.

اللوحة الخارجية من لوحة الحائط مصنوعة من 0.7mm سميكة الألومنيوم والزنك المطلي صفحة الفولاذ الملفوفة، واللوح الداخلي مصنوع من 0.5mm سميكة الألومنيوم والزنك المطلي صفحة الفولاذ الملفوفة

اللوحة. اللوحة الداخلية للجدار مصنوعة من صفيحة فولاذية ذات مظهر أبيض كحليب 0.5 ملم ، والتي يتم تثبيتها على الجانب الداخلي من القماش.

السقف 2: السقف المكون من صفحة معدنية

1.0.6 سميكة HV-470 نوع 360 درجة مخفية القفل الألومنيوم الزنك الطبقة الخارجية الصبغة صفيحة الفولاذ (السطح الخارجي للأسقف هو أبيض اللبن)

اللون)

2.100 سميكة وردية هيكل الفولاذ فائق الدقة الصوف الزجاجي الخاص شعرت مع ورق الألومنيوم (الكثافة السائبة لا تقل عن

16kg/m3 ، موصلة حرارية لا تزيد عن 0.037w/mk)

3أسطوانات الفولاذ المصنوعة باردة

4.0لوحة فولاذية ملونة داخلية مطبقة من طراز.5mm 980 (مع سطح أبيض كاللبن)

الحائط الخارجي 3: الحائط الخارجي للصفائح الفولاذية الملونة ، المستخدمة للجدران الخارجية للمباني الفولاذية التي تزيد طولها عن 1.2 متر

1.0صفيحة فولاذية محفوفة بالألومنيوم ومغلفة بالزنك بسماكة 7 ملم

2.100 سميكة وردية هيكل الفولاذ فائق الدقة الصوف الزجاجي الخاص شعرت مع ورق الألومنيوم (الكثافة السائبة لا تقل عن

16kg/m3 ، موصلة حرارية لا تزيد عن 0.037w/mk)

3أسطوانات الفولاذ المصنوعة باردة

4.0.5 ملم سميكة من الألومنيوم والزنك مطلية صفحة الفولاذ (سطح اللوحة الداخلية أبيض اللبن)

بعد الانتهاء من وضعها، العثور على قواعد لمسامير المرساة. وضع بدقة وفقا للمحور والارتفاع المقدم.

العثور على القواعد: فمن المطلوب أن تكون جميع المسامير المرساة محاذاة في الموقف ، وبعد وضع العمود الفولاذي ، يجب أن يكون في خط مستقيم

يجب أن يكون لحام المسامير الراسخة متصلًا بقوة مع ضمان المحور والارتفاع.الجزء السفلي من المسمار والجزء السفلي من المسمار يجب أن تكون معالجة بشكل ثابت مع تعزيز الرئيسيهز المسامير للتفتيش بعد الانتهاء من اللحام.

تركيب أعمدة منصة وأعمدة فولاذية

عند رفع الأعمدة الصلبة ، يجب أن يتم تسوية المكسرات الأساسية مسبقًا. أثناء رفعها ، لا يسمح لأحد بالوقوف داخل نطاق رفع الرافعة.بعد أن تكون الأعمدة الفولاذية في الأساس في مكانهايجب على الناس تركيبها يجب أن يتم تشديد محار المرساة

رفع العوارض الصلبة بعد التجميع: بعد الانتهاء من بناء قضبان ربط العمود الصلب / دعم العمود ، سيتم رفع العوارض الصلبة.

يتم تقسيم أسطوانات السقف وتثبيت المسامير. استخدم النوع Z للمسافات الكبيرة ونوع C للمسافات الصغيرة.

تثبيت ألواح السقف

تركيب ألواح الجدار الداخلي: اللوحات متوازية مع أعمدة الصلب ، ويجب الاهتمام بأن تكون المفاصل بين اللوحتين ليست كبيرة للغاية.يجب أن تكون الأظافر المستقيمة، يجب أن تكون اللوحة مسطحة ومستقيمة، وينبغي أن تكون المسافة بين المسامير ذاتية الضغط متسقة

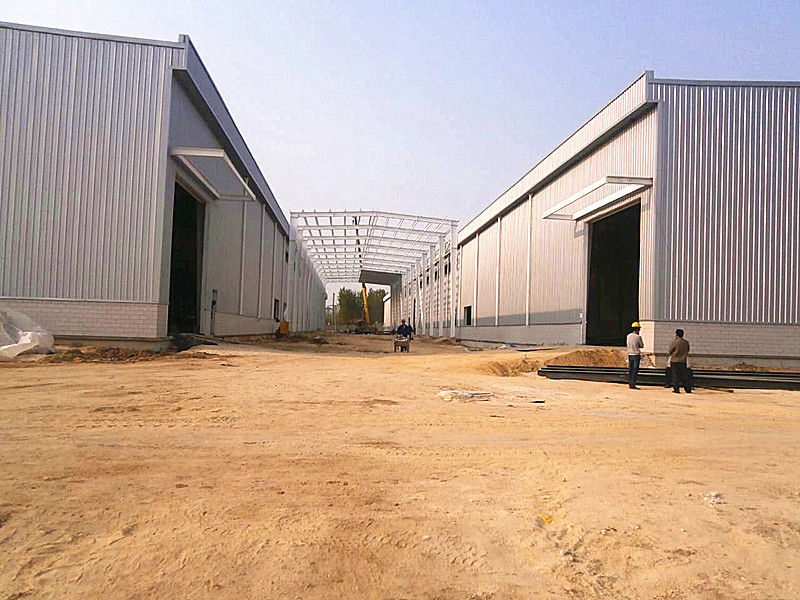

الصور النهائية:
