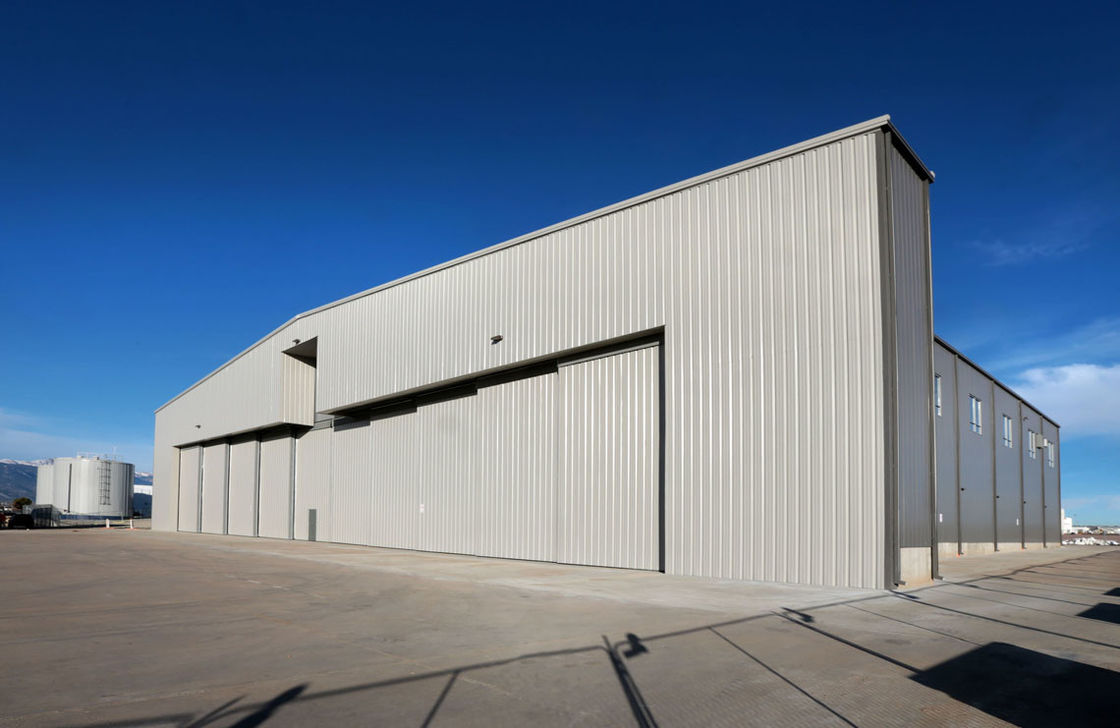

هيكل فولاذي عالي الارتفاع طائرة جاهزة ملجأ طائرات معدنية

الهيكل الفولاذي عالي الارتفاع دعم المعدنية طائرة مستودع حظيرة

معدات وتقنيات تصنيع قسم H لـ KXD
قطع الصفائح الصلبة→تجميع قسم H→التلحام التلقائي-تعزيز قسم H→التجميع→التلحام اليدوي→التفجير-الطلاء→
التخزين

I. قطع لوحات الصلب
يجب أن يتم التحقق من لوحة الفولاذ قسم H مرة أخرى من قبل المصنع ويجب أن يتم تطبيقها في ظل شرط ما يصل إلى التصميم ومتطلبات محددة بعد التحقق.يجب أن تهدف قطع لوحات الصلب إلى ضمان الجودة وتوفير المواد. لكل عملية مثل قطع الصفائح، تجميع نوع H،يجب أن يتم تجميع المكونات وتجميعها مسبقًا من قبل عامل تحديد المهنة بدقة على سطح المعالجة وألواح عينة التجميعلضمان دقة الأبعاد الهندسية للمكونات،والتسامح في الشكل والموضع، والزاوية ولوحة الاتصال،من الضروري التفتيش من قبل المفتش بعد الإعداد.من أجل ضمان جودة القطعيتم اختبار سطح الصفيحة السميكة للغاية قبل القطع. يتم تفضيل معدات القطع CNC للقطع.يتم استخدام غاز الأكسجين السائل بنسبة 99٪ لضمان ناعمة وسطحية سطح القطع دون خروقات وخراماتيتم قطع الخندق بواسطة آلة قطع خاصة مستوردة.

اسم المعدات: آلة CNC المحمولة للقطع الحراري
رقم النموذج: CNCDG-1530
ميزة التطبيق: قطع لوحات الفولاذ ((5-100mm سمك قطع لوحات) ، تشذيب الحافة. مفيد في المعدات الصغيرة وسهل التحرك.أساساً لقطع المكونات الصغيرة العادية وغير العادية وتحويل اللوحة إلى شقوق.

اسم المعدات: آلة قطع باللهب المستقيم
رقم الطراز: DZCG-4000A
ميزة التطبيق:قطع الصفائح الصلبة ((5-100mm سمك قطع الصفائح)نعمصفيحة الفلانج، قطع صفيحة الشبكة، عرض قطع فعلي: 3200mm

اسم المعدات: آلة قطع CNC
رقم الطراز: CNC-4000C
ميزة التطبيق:قطع الصفائح الصلبة ((5-100mm سمك قطع الصفائح)نعمصفيحة الجهاز,قطع الصفيحة غير المنتظمة،عرض القطع الفعلي: 3200mm

اسم المعدات: آلة الحفر الشعاعية
رقم الطراز:Z3050*16/1
ميزة التطبيق: أقصى قطر الحفر φ50mm، أساسا لمعالجة ثقوب توصيل المسامير المكونة

اسم المعدات: آلة الخنك
رقم الطراز:JH21-400
ميزة التطبيق:الحد الأقصى لضغط الطابع: 400 طن,أساساً لضرب الألواح، والإزالة، والانحناء والتمدد الضحل

اسم المعدات: آلة القص
رقم الطراز:Q11Y-25*2500
ميزة التطبيق:عرض القطع 2500mm وسمك القطع 3-25mm

مجموعات الصلب من القسم II.H
يتم تثبيت عملية التجميع على خط إنتاج قسم H المستورد.تعديل التوازي من ألواح الفلينج والعرضية بين الفلينج والصفائح الويب والحصول عليها ثابتة بعديجب على لحام التثبيت أن يتبنى الحامية المحمية بالغاز C02.

اسم المعدات: آلة تجميع الصلب ذات القسم H
رقم النموذج:Z20B
ميزة التطبيق:بشكل رئيسي لمجموعة نوع H u،عرض السترة 150-800ملمارتفاع الشبكة 160-2000 مم

III.التحام الآلي
سيتم رفع أجزاء القطاع H من الصلب إلى آلة لحام القوس الآلي الغارقة من نوع البوابة لحام.يجب أن يتم تنفيذ عملية اللحام وفقا لسلسلة اللحام المحددة ومعلمات التنظيمالتسخين المسبق، الذي يستخدم السخانات الكهربائية، ضروري للصفائح السميكة للغاية للمكونات. يجب تحديد درجة الحرارة المحددة بناءً على المحددة.يرجى الاطلاع على وثائق عملية لحام المصنع للتفاصيل.

اسم المعدات: آلة لحام آلية ذات قوس غطس من النوع Gantry
رقم الطراز: LHA5ZB
خصائص التطبيق:أساسا لحام مجموعات من الصلب قسم H الذي يصل أقصى قطر عرضي إلى 800mm × 2000mm

آلة تعزيز الصلب في القسم IV.H
عملية تعزيز الصلب من قسم H: تصحيح مسطحة الجهاز باستخدام آلة تعزيز صفيحة الجهاز من قسم H.الشعلة تصحيح الطول العمودي بين شراع قسم H ولوحة الويب في ظل ظروف خاصة ومن ثم تصحيح الانحناء الجانبي من الصلب قسم Hيجب أن يتم التحكم في درجة حرارة اللهب تحت نطاق 600-800 درجة مئوية

اسم المعدات:آلة تعزيز الصلب من قسم H
رقم الطراز: YTJ60B
ميزة التطبيق:أساسا لتصحيح تشوه I شعاع أو H قسم صفيحة الفولاذ فلنج أثناء عملية اللحام،عرض فلنج 200-1000ملم، سمك الشريط≤ 60 ملم، ارتفاع الشبكة ≥350mm

اسم المعدات:آلة تعزيز شاشة قسم H
رقم الطراز:HYJ-800
ميزة التطبيق:أساسا لتصحيح تشوه أوعية I أو صفيحة فولاذية من قسم H أثناء عملية اللحام،عرض الفلنج 160-800mm،سمك الفلنج≤40mm،ارتفاع الشبكة≥160mm

V. تجميع المكونات المحاكاة
1تعرّف على رسم متجر المكونات والمتطلبات التقنية.
2المكونات النموذجية تحتاج إلى إعادة التحقق من قبل الإدارة ذات الصلة بعد صنع وإنهاء المكونات النموذجية ومن ثم تجميعها.
3-ربح دقيق
4.فحص المكون بعد التجميع الأول.بالنسبة للمكونات متعددة المجموعات، التجميع المسبق للمجموعة الأولى ومن ثم التجميع الجماعي بعد الاختبار المؤهل.

VI.الحاميد اليدوي

VII.تفجير الرصاص
اسم المعدات: آلة رمي الرؤوس 10
رقم النموذج: QH1525
ميزة التطبيق:أساساً لتنشيط الصلب من القطاع، بما في ذلك الصلب من القطاع H، الأعضاء المطاوعة والألواح الصلبة،10رأس الاصطدام؛ حجم مدخل الجهاز:1500-أجل2500والعضو في 1200-أجل2000يمكن أن تمر الآلة في وقت واحد؛ درجة 2.5

VIII.الرسومات
يجب أن يكون سطح الأعضاء مسطحًا وملمعًا ومليءًا باللوحة دون ظهور التشقق والقشرة والحفر. يجب أن يستوفي اللون وسمك الطلاء أيضًا متطلبات التصميم.إذا لم تكن هناك متطلبات معينةيجب اتباع المعايير التالية:سمك 150μmفي الداخل بينما 125μmفي الخارج.الاختلاف المسموح به هو -25μm.الابتعاد المسموح به لسمك فيلم الطلاء الجاف لكل مرة طلاء
طبقتان من البرايمر:سمك 40±5μmطبقتان من الطلاء النهائي:السُمك 60±5μm

اسم المعدات:مرشح بدون هواء
رقم النموذج:CPQ9CA
ميزة التطبيق: السعة المشتقة:56 لتر / دقيقة، استهلاك الهواء:50 ~ 1200 لتر / دقيقة. بشكل رئيسي للوحة السطحية للأعضاء الهيكلية، نسبة الضغط: 32:1
